BAUMANN te|box
Die Plattform für mehr flexibilität bei testaufgaben
Die Baumann te|box ist die standardisierte und flexible Plattform für Prüftechnikapplikationen. Im Einsatz zur Prüfung von Leiterplatten und Steuergeräten wird zuverlässig die Forderung nach Qualitätssicherung und Null-Fehlerstrategie in der Produktion erfüllt.

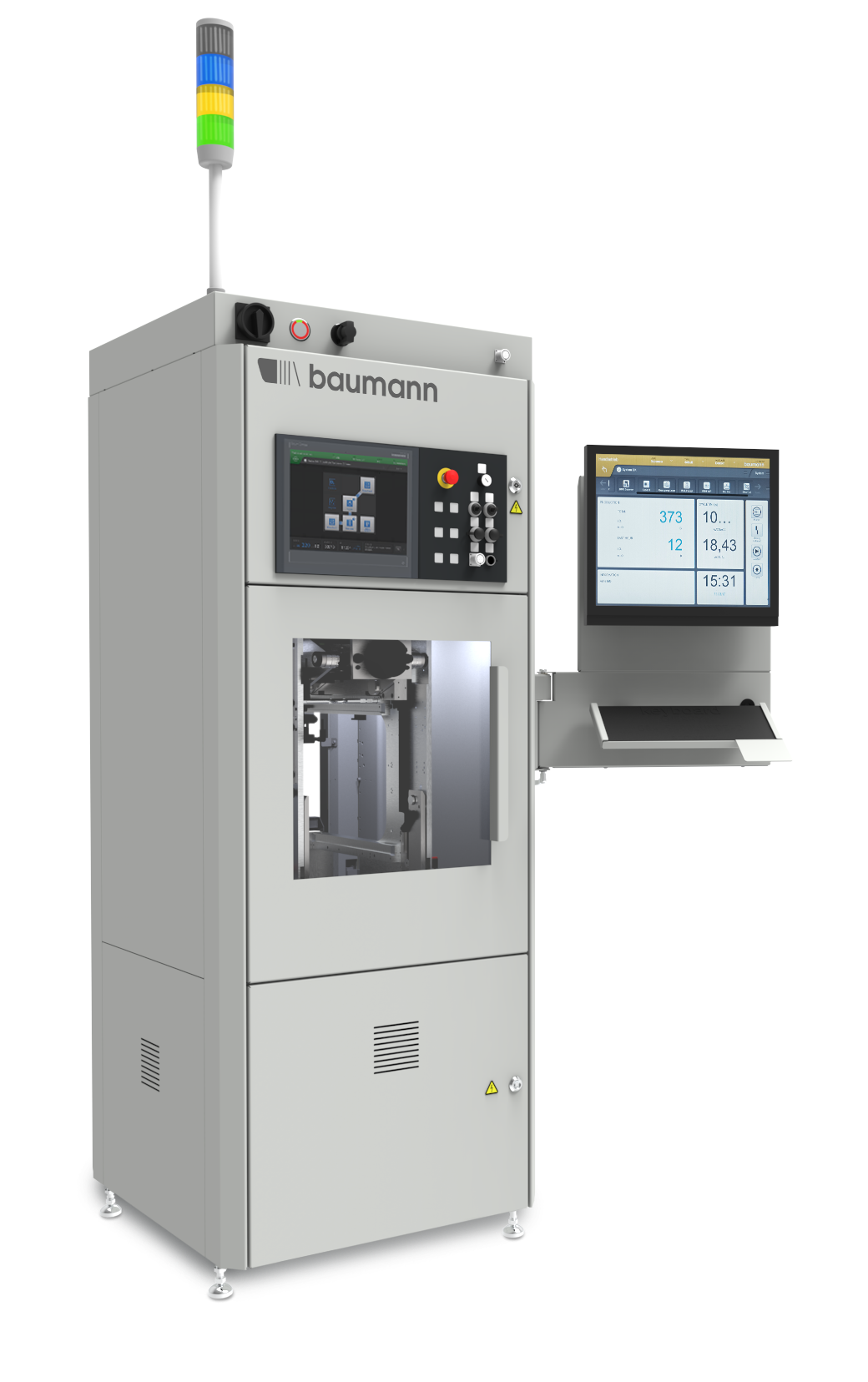

Baumann te|box
Produktmerkmale:
Zellengrößen
- Modell 1.1 525 mm x 525 mm
- Modell 2.2 700 mm x 700 mm
- Modell 2.4 700 mm x 1050 mm
- Modell 4.4 1050 mm x 1050 mm
- Modell 6.4 1400 mm x 1050 mm
- Modell 8.4 1750 mm x 1050 mm
- Höhe: 1800 mm ± 50 mm einstellbar über verstellbare Füße
Testverfahren
- ICT, Flash, FKT
- HFT (Heißtest)
- Rotation
- Calibration
- Pin Check
- Optical Endtest
- End of Line
- u.v.m.
Beladearten
- Manuell über Schublade, Drehtisch oder Transportband
- Verkettung via Transportband
- Achssystembeladung
- Roboterbeladung
- Beladearten sind nachrüstbar
Plattform
- Geschweißtes Stahl-Grundgestell
- C-Kontaktierung mit pneum. Kniehebelmechanik
- 19" Rack mit 11 Höheneinheiten für Testequipment unter der Kontaktiermechanik
Leiterplatte/Steuergerät
- LP-Länge: 42 - 300 mm
- LP-Breite: 24 - 240 mm
- Bauteilfreiheit: -20/+50 mm
- Max. Bauteilgewicht: 3 kg
- Sondergröße auf Anfrage
Bedienfeld
- 5,7" TFT Touchscreen, multilingual zur Bedienung und Kontrolle aller Funktionen der Zelle
- Schnittstellen - SMEMA, Profibus, CAN, AS-I, TCP/IP
