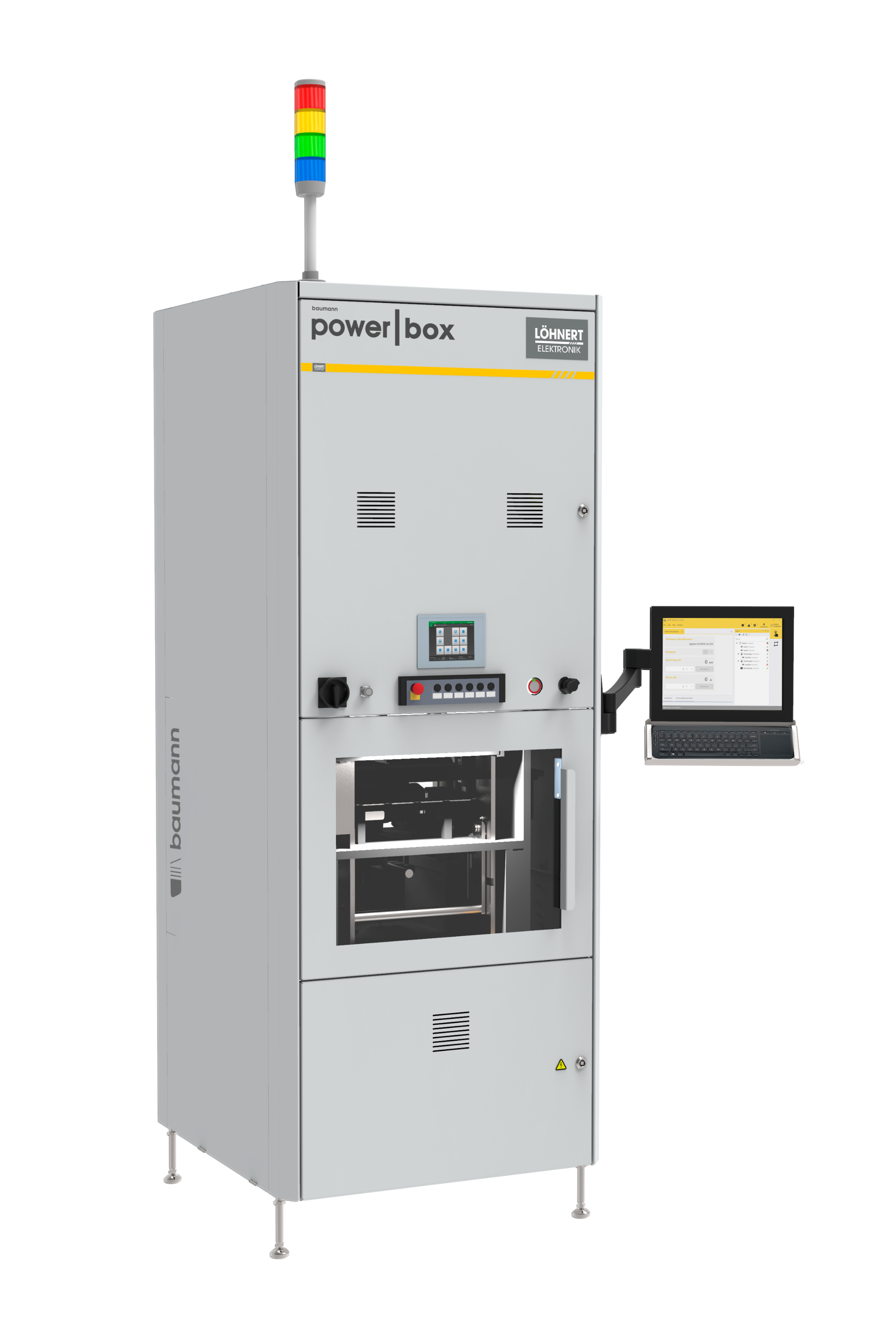

BAUMANN power|box EOL Test
MEHR FLEXIBILITÄT FÜR EOL-TEST VON LEISTUNGSUMRICHTERN
Die baumann power|box ist die flexible Plattform für Prüftechnikapplikationen in der Leistungselektronik. Im Einsatz zur Prüfung von Baugruppen und Steuergeräten wird zuverlässig die Forderung nach Qualitätssicherung und Null-Fehlerstrategie in der Produktion erfüllt. Die Leistungsprüftechnik von Löhnert Elektronik wird nach kundenspezifischen Prüfvorschriften entworfen und aufgebaut. Die grundlegenden Prüfungen an einer Umrichter-Baugruppe beinhalten einfache messtechnische Aufgaben und Leistungstests am Hauptstromkreis der Gleichstromquelle über die Drehstrombrücke zum Wechselstromkreis.
Produktmerkmale:
Zellengrößen
- Modell 2.4 700 mm x 1050 mm
- Modell 4.4 1050 mm x 1050 mm
- Modell 6.4 1400 mm x 1050 mm
- Höhe: 2330 mm -100/ +50 mm einstellbar über verstellbare Füße
Die Prüftechnik wird konsequent in modularer 19 Zoll-Technik aufgebaut:
- Einsatz von qualifizierten Funktionsbaugruppen
- Reduzierung der Planungsarbeit durch große vorhandene Funktionsblöcke
- Flexibler Aufbau von Neuprojekten oder Änderungen an Bestandsprojekten
- Bessere Wartungsmöglichkeit durch Austausch und separater Reparatur
Kontaktierung
- Wechselbare Adapter
- VPC-Schnittstelle
- Hochstromadaptierung
- Kühlflüssigkeitsadaptierung
- Sicherheitstechnik
Steuerung
- Automatisierung und Sicherheitstechnik: Beckhoff
- Messtechnik: Beckhoff, NI, R&S
Software
- LisRT
- NI TestStand
Kühlmittelmanagement
- Kühlmittelumlauf
- Dichtheitsprüfung
- Entleeren
- Temperiersystem separat
Elektrischer Lastkreis
- Spannungsversorgung ±HV 750 V/15 KW
- Lastdrossel ca. 600 A / 200 Hz
Beladearten
- Automatisch: Roboter, Transportband
- Manuell: Schublade
