Mehr Flexibilität für EOL-Tests von Leistungsumrichtern

Die baumann power|box unterstützt Sie bei der Prüfung von Baugruppen und Steuergeräten und erfüllt zuverlässig die Forderung nach Qualitätssicherung und Null-Fehlerstrategie in der Produktion.

Durch das Baukastensystem erhalten Sie eine kompakte, platzsparende und außerdem optimal zugängliche Prüfanlage. Eine schnelle Umrüstung und die Wandlungsfähigkeit von der Stand-Alone-Zelle bis hin zur Einbindung in eine Fertigungslinie senken zusätzlich die Investitionskosten und ermöglichen Ihnen einen stufenweisen Ausbau in der Produktion.

Modularer Aufbau ermöglicht Flexibilität

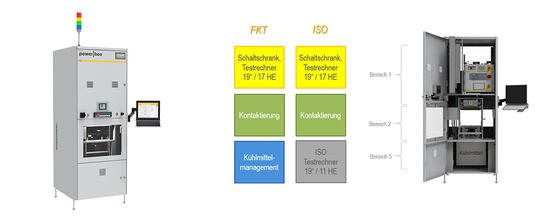

Der modulare Aufbau der power|box setzt sich zusammen aus Schaltschrank, 19“ Testrechner, mechanischer Testeinheit und Temperaturregelung. Für die Beladung stehen verschiedene Möglichkeiten zur Verfügung:

• Manuelle Beladung direkt in die Bauteilaufnahme, über eine Schublade oder mit Drehtisch
• Automatische Beladung mit einem Transportband innerhalb oder außerhalb der power|box  mit einem Roboter

Aufgrund der oft langen Prüfzeiten können mehrere Anlagen der power|box direkt in eine vollautomatische Fertigungslinie integriert werden. Hier besteht die Möglichkeit die power|boxen mit verschiedenen Testaufgaben z.B. Funktions- und Isolationstest mit einer baumann flex|box zu kombinieren.

Die Zuführung der Steuergeräte in die Zelle erfolgt über einen Werkstückträgertransport. Die Beladung der einzelnen power|boxen wird über einen Roboter realisiert. Dadurch kann die Anlage zeit- und platzsparend jederzeit an die Produktion angepasst werden.

Durch die verschiedenen Belademöglichkeiten und den modularen Aufbau bietet Ihnen die power|box höchste Anpassungsfähigkeit in der Produktion.

Löhnert Elektronik Prüftechnik und Software

Für den FKT-Test und ISO-Test ist die Leistungsprüftechnik von Löhnert Elektronik vorgesehen, die nach Ihren spezifischen Prüfvorschriften entworfen und erstellt wird.

Die integrierte Prüftechnik ist konsequent in 19 Zoll-Technik aufgebaut und bietet Ihnen einige Vorteile:

• Einsatz von qualifizierten Funktionsbaugruppen
• Reduzierung der Planungsarbeit durch große vorhandene Funktionsblöcke
• Flexibler Aufbau von Neuprojekten oder Änderungen an Bestandsprojekten
• Bessere Wartungsmöglichkeit durch Austausch und separater Reparatur

Die Programmierung des Prüfablaufes erfolgt mit der Löhnert Prüf- und Automatisierungssoftware LisRT mit Python als Sequencer-Sprache oder mit TestStand.

Der Prüfablauf wird gemäß Ihrer Prüfvorschrift programmiert und kann über die integrierte Entwicklungsumgebung durch Sie beliebig angepasst werden. Die Gerätetreiber sind für jedes Projekt je nach Hardwarekonfiguration zusammengestellt. LisRT beinhaltet die Infrastruktur für Prüfeinrichtungen, von der typabhängigen Grenzwertvorgabe bis zur kundenspezifischen Messdatenübermittlung an ein MES-System.
